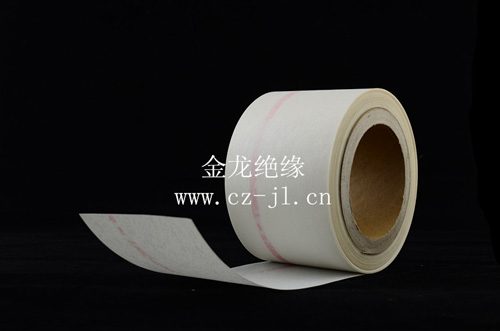

6640-NMN绝缘纸
发布时间：2014-08-05 09:44:59
柔软复合材料
NMN-H是由6020/6021透明或乳白聚酯薄膜在其两面复合杜邦nomex®464而组成，使用的粘合剂不含酸，耐高温。
NMN-H具有良好的机械性能（抗拉强度和边缘撕裂性能）及电气性能，其表面平滑，当生产低压电机使用自动下线机时可确保无故障，温度等级H级（180℃）。
NMN-H应用于低压电机、电动工具、电器中作槽绝缘、衬垫绝缘、匝间绝缘和槽楔绝缘及变压器的层间绝缘。
NMN-H在(20℃ , 50% r. h. )可无限期储存。
卷材：不切边宽度914mm，切边905mm
片材：905*1000mm范围内任意长宽尺寸
盘带：5mm-905mm
卷径：不低于300mm
管芯尺寸：常规76mm
NMN-H技术数据
|
特性 |
单位 |
指标 | |||||
|
产品名称 |
|
NMN-H | |||||
|
材料厚度 |
mm |
0.11 |
0.12 |
0.14 |
0.17 |
0.19 |
0.21 |
|
厚度偏差 |
mm |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.03 |
|
定量及偏差 |
g/m2 |
119±11 |
134±13 |
153±15 |
188±19 |
223±22 |
258±26 |
|
薄膜厚度 |
mm |
0.025 |
0.036 |
0.05 |
0.075 |
0.10 |
0.125 |
|
NOMEX®厚度 |
mm |
0.04 | |||||
|
拉伸强度 纵向 横向 |
N/10mm N/10mm |
≥100 ≥80 |
≥150 ≥90 |
≥160 ≥90 |
≥170 ≥105 |
≥190 ≥120 |
≥220 ≥150 |
|
伸长率 纵向 横向 |
％ |
≥15 ≥20 | |||||
|
击穿电压 不弯折 |
KV |
≥5 |
≥6 |
≥7 |
≥10 |
≥11 |
≥13 |
|
常态粘结性 |
|
不分层 | |||||
|
热态粘结性 |
200±2℃ 60min |
不分层、不起泡、不流胶 | |||||
|
耐热等级 |
|
H级180度 | |||||
|
颜色 |
|
双面带杜邦“DUPONT NOMEX”标识，橙色线条 | |||||
|
特性 |
单位 |
指标 | |||||
|
产品名称 |
|
NMN-H | |||||
|
材料厚度 |
mm |
0.24 |
0.28 |
0.30 |
0.35 |
0.40 |
0.45 |
|
厚度偏差 |
mm |
±0.03 |
±0.03 |
±0.03 |
±0.035 |
±0.040 |
±0.045 |
|
定量及偏差 |
g/m2 |
293±29 |
346±35 |
362±36 |
432±43 |
501±50 |
571±57 |
|
薄膜厚度 |
mm |
0.15 |
0.188 |
0.20 |
0.25 |
0.30 |
0.35 |
|
NOMEX®厚度 |
mm |
0.04 | |||||
|
拉伸强度 纵向 横向 |
N/10mm N/10mm |
≥240 ≥210 |
≥270 ≥250 |
≥270 ≥250 |
≥330 ≥300 |
≥350 ≥330 |
≥400 ≥350 |
|
伸长率 纵向 横向 |
％ |
≥15 ≥20 | |||||
|
击穿电压 不弯折 |
KV |
≥13 |
≥17 |
≥17 |
≥22 |
≥24 |
≥27 |
|
常态粘结性 |
|
不分层 | |||||
|
热态粘结性 |
200±2℃ 60min |
不分层、不起泡、不流胶 | |||||
|
耐热等级 |
|
H级180度 | |||||
|
颜色 |
|
双面带杜邦“DUPONT NOMEX”标识，橙色线条 | |||||
